คุณสมบัติการออกแบบบอลวาล์ว

บอลวาล์วถูกนำมาใช้กันอย่างแพร่หลายในการกลั่นปิโตรเลียม, เคมี, การทำกระดาษ, ร้านขายยา, อาหาร, พลังงานน้ำ, เทศบาล, เหล็กและอุตสาหกรรมอื่น ๆ ในบรรดาวาล์วเหล่านั้น บอลวาล์วซีรีย์ที่ต้านทาน-กำมะถันเหมาะอย่างยิ่งสำหรับ-ไปป์ไลน์ที่มีระยะทางยาวสำหรับการส่ง-ก๊าซธรรมชาติที่กัดกร่อนสูงด้วยตัวกลางไฮโดรเจนซัลเฟอเรตและสิ่งเจือปนจำนวนมาก

เต็มลด BORE

เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า เรามีบอลวาล์วสองชุด ได้แก่ บอลวาล์วเต็มและบอลวาล์วลด เส้นผ่านศูนย์กลางภายในของช่องของบอลวาล์วเจาะเต็มจะสอดคล้องกับเส้นผ่านศูนย์กลางภายในของไปป์ไลน์ ซึ่งไม่เพียงแต่ลดความต้านทานของไหลเท่านั้น แต่ยังอำนวยความสะดวกในการทำความสะอาดท่ออีกด้วย

ความต้านทานของเหลวของบอลวาล์วเจาะคอนั้นน้อยกว่าของโกลบวาล์วที่มีลำกล้องเท่ากันอย่างมาก ในขณะที่น้ำหนักของวาล์วเบากว่าบอลวาล์วที่มีลำกล้องเดียวกันถึง 30 เปอร์เซ็นต์ ส่งผลให้สามารถลดต้นทุนการผลิตและราคาได้อย่างมีประสิทธิภาพ และมีการใช้กันอย่างแพร่หลาย

BL .OW - พิสูจน์ต้นกำเนิด

กำลังดาวน์โหลดก้านซึ่งมีโครงสร้างการปิดผนึกกลับด้านพร้อมปะเก็นซีล

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

ผนึกที่นั่งอัคคีภัย

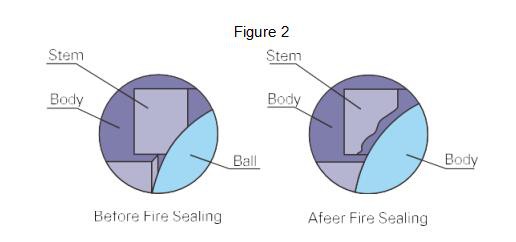

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

คงที่- ปกป้องการก่อสร้าง

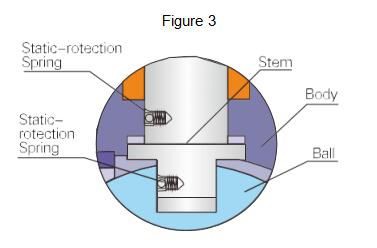

บอลวาล์วสามารถออกแบบให้คงที่- ปกป้องโครงสร้างตามต้องการ กล่าวคือ การติดตั้ง

สปริงนำไฟฟ้าระหว่างตัวลูกโลกกับก้าน หรือระหว่างก้านกับลำตัว หลังจากสถิตที่เกิดขึ้นในระหว่างการเปิดวาล์วสามารถส่งไปยังท่อแล้วต่อสายดินผ่านทาง - ที่กำหนดไว้ล่วงหน้าเพื่อขจัดไฟฟ้าสถิตย์ออกไป การออกแบบนี้ทำงานเพื่อป้องกันการจุดไฟในตัวกลางที่ติดไฟได้ด้วยไฟสถิต-ที่กระทบต่อความปลอดภัยของระบบ (ดังแสดงในรูปที่ 3)

INTERL OCKING DEVICE

สำหรับวาล์วที่ติดตั้งภายนอกอาคาร อุปกรณ์ป้องกันการทำงานที่ไม่เหมาะสมไม่ใช่-คนงานและวาล์ว ซึ่งการชนกันของก้านวาล์วในโอกาสที่มีการสั่นสะเทือนรุนแรงจะทำให้เกิดการทำงานที่ไม่เหมาะสมได้ง่าย สามารถตั้งค่ารูล็อคในตำแหน่งเปิดเต็มที่หรือตำแหน่งปิดสนิท และสามารถใช้ล็อคได้หากต้องการเพื่อวัตถุประสงค์ในการประกันความปลอดภัย (ภาพที่ 4)
