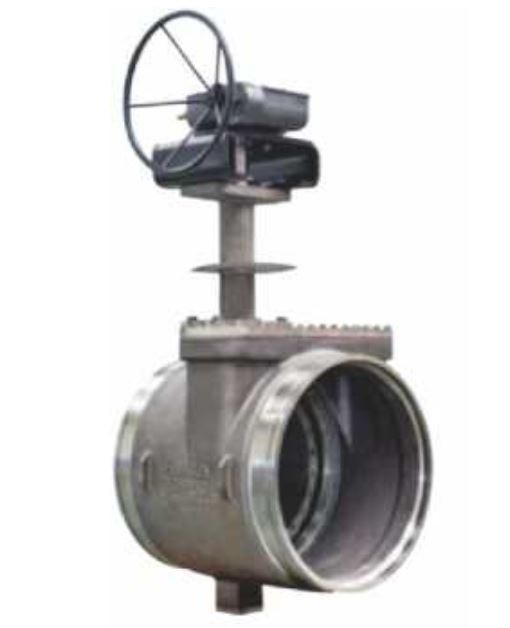

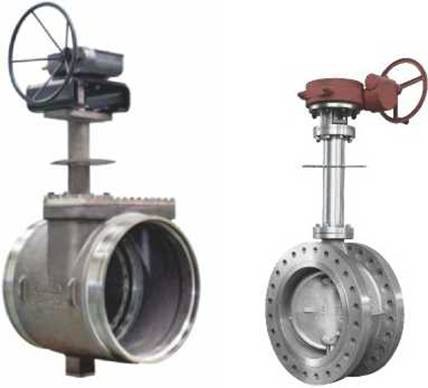

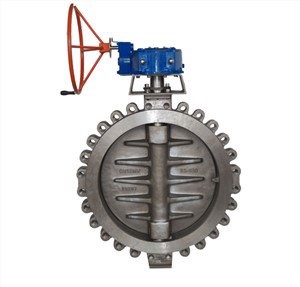

Cryogenic บัตเตอร์ฟฟี่วาล์ว

วาล์วผีเสื้อ Cryogenic เป็นวาล์วทั่วไปที่ทํางานในสื่ออุณหภูมิต่ํา NEWLOTOKE ช่วยแก้ปัญหาการขยายตัวทางความร้อนและการหดตัวของวาล์วในสภาพแวดล้อมที่อุณหภูมิต่ําโดยการปรับปรุงกระบวนการและโครงสร้างการปิดผนึก ตัวกลางอุณหภูมิต่ําทั่วไปประกอบด้วย: อุณหภูมิของแอมโมเนียเหลวคือ -269 °Cอุณหภูมิของไฮโดรเจนคือ -254 °Cอุณหภูมิของฮีเลียมเหลวคือ -196 °Cอุณหภูมิของออกซิเจนเหลวคือ -183 °Cและอุณหภูมิของก๊าซธรรมชาติเหลวคือ -162 °C สื่อเหล่านี้ส่งออกของเหลว cryogenic สื่อเช่นเอทิลีน, ออกซิเจนเหลว, ไฮโดรเจนเหลว, ก๊าซธรรมชาติเหลว, ผลิตภัณฑ์ปิโตรเลียมเหลว, ฯลฯ, ไม่เพียง แต่ติดไฟและระเบิด, แต่ยัง gasify เมื่ออุณหภูมิสูงขึ้น, และปริมาณการขยายตัวหลายร้อยครั้งในระหว่างการ gasification.

วาล์ว Cryogenic มีสภาพการทํางานที่รุนแรง สื่อการทํางานส่วนใหญ่ของพวกเขามีสารไวไฟระเบิดและซึมผ่านได้สูง อุณหภูมิในการทํางานต่ําสุดสามารถเข้าถึง -269 ° C และความดันการทํางานสูงสุดสามารถเข้าถึง 10MPa ดังนั้นการออกแบบการผลิตและการตรวจสอบวาล์ว cryogenic จึงค่อนข้างแตกต่างจากวาล์ววัตถุประสงค์ทั่วไป ดังนั้นเราจึงใช้โครงสร้างโลหะต่อโลหะที่ทนต่ออุณหภูมิต่ําการออกแบบการจดสิทธิบัตรที่ไม่มีแรงเสียดทานหลายประหลาดการทดสอบอุณหภูมิต่ําที่ยอดเยี่ยมและเทคโนโลยีที่ยอดเยี่ยมเพื่อให้แมวน้ําขยายตัวและหดตัวอย่างสม่ําเสมอเพื่อให้แน่ใจว่าอุณหภูมิและอายุการใช้งานของวาล์ว

โดยทั่วไปตามเงื่อนไขการทํางานของวาล์ว cryogenic ข้อกําหนดต่อไปนี้จะถูกนําไปข้างหน้าสําหรับการทํางานออกแบบ:

1)วาล์วและส่วนประกอบของมันควรจะมีความสามารถในการทํางานเป็นเวลานานภายใต้อุณหภูมิต่ํากลางและอุณหภูมิโดยรอบ( มักจะ10ปีหรือ35000~50000รอบ);

2)เมื่อเทียบกับอุณหภูมิต่ํากลาง, วาล์วไม่ควรกลายเป็นแหล่งความร้อนที่สําคัญของ นี่เป็นเพราะการไหลเข้าของความร้อนจะช่วยลดประสิทธิภาพความร้อนและการไหลเข้าของความร้อนมากเกินไปอาจทําให้สื่ออุณหภูมิต่ําภายในวาล์วระเหยทําให้ความดันเพิ่มขึ้นผิดปกติและก่อให้เกิดอันตราย

3)กลางอุณหภูมิต่ําไม่ควรมีผลกระทบที่เป็นอันตรายต่อประสิทธิภาพการทํางานของล้อมือและประสิทธิภาพการปิดผนึกของการบรรจุ;

4)โครงสร้างของการประกอบวาล์วโดยตรงในการติดต่อกับสื่อแช่แข็งควรจะตอบสนองที่เกี่ยวข้องระเบิด- หลักฐานและไฟ- ความต้องการหลักฐาน;

5)วาล์วประกอบการทํางานที่อุณหภูมิต่ําไม่สามารถหล่อลื่น, ดังนั้นมาตรการจะต้องดําเนินการเพื่อป้องกันไม่ให้ชิ้นส่วนแรงเสียดทานจากการถูกรอยขีดข่วนของ

คุณลักษณะการออกแบบ+

1.การรักษาอุณหภูมิต่ําของร่างกายวาล์วและทุกส่วน: มันสามารถทนต่อการขยายตัวและการหดตัวที่เกิดจากการเปลี่ยนแปลงอุณหภูมิของ นอกจากนี้โครงสร้างของที่นั่งวาล์วจะไม่พิการอย่างถาวรเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ

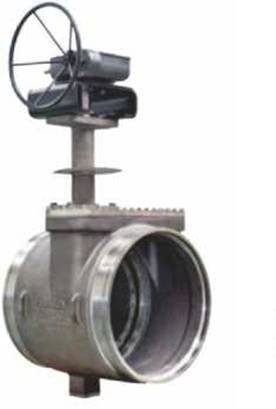

2.การนํายาว- คอโครงสร้างฝากระโปรง: ความยาวคอของฝาครอบวาล์วจะถูกกําหนดตามbs6364หรือmsssp-134; วิธีนี้ได้รับการตรวจสอบโดยการวิเคราะห์องค์ประกอบ จํากัด ตามการทดสอบหรือความต้องการของผู้ใช้

ยืดคอ วัตถุประสงค์ของมันคือการปกป้องกล่องบรรจุ เพราะความหนาแน่นของกล่องบรรจุเป็นหนึ่งในกุญแจสําคัญในการ cryogenic วาล์ว หากมีการรั่วไหลในบริเวณนี้จะลดผลการระบายความร้อนและทําให้ก๊าซเหลวระเหย นี่เป็นเพราะเมื่ออุณหภูมิลดลงที่อุณหภูมิต่ําความยืดหยุ่นของการบรรจุจะค่อยๆหายไปและประสิทธิภาพการป้องกันการรั่วไหลจะลดลง เนื่องจากการแทรกซึมของสื่อการบรรจุและการแช่แข็งวาล์วซึ่งมีผลต่อการทํางานปกติของก้านวาล์วและก้านวาล์วจะเลื่อนขึ้นและลง การบรรจุเป็นรอยขีดข่วนทําให้เกิดการรั่วไหลอย่างรุนแรง ดังนั้นวาล์ว cryogenic จะต้องใช้โครงสร้างฝาครอบวาล์วคอยาว นอกจากนี้โครงสร้างคอยาวยังสะดวกในการไขลานวัสดุฉนวนเย็นเพื่อป้องกันความเสียหายจากพลังงานเย็น

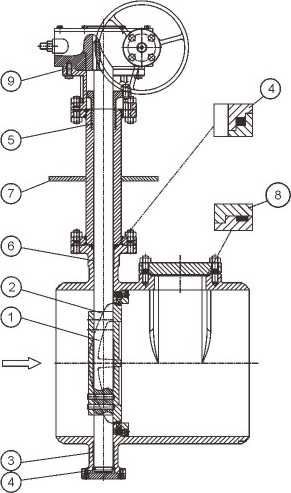

3. ความยาวคอ L ของฝาครอบวาล์วคอยาว (ดูรูปที่ 1) จะถูกกําหนดตามปัจจัยต่าง ๆ เช่นการนําความร้อนของวัสดุพื้นที่การนําความร้อนและค่าสัมประสิทธิ์การกระจายความร้อนบนพื้นผิว ในขณะเดียวกันก็ตอบสนองความต้องการความหนาของฉนวนเย็น ความยาวคอสามารถรับได้โดยวิธีการทดสอบ ตารางที่ 1 คือความยาวคอของฝาครอบวาล์วคอยาวที่ออกแบบโดยคํานึงถึงอุณหภูมิการทํางานของวาล์ว cryogenic มาตรฐานและความหนาของวัสดุฉนวนเย็น

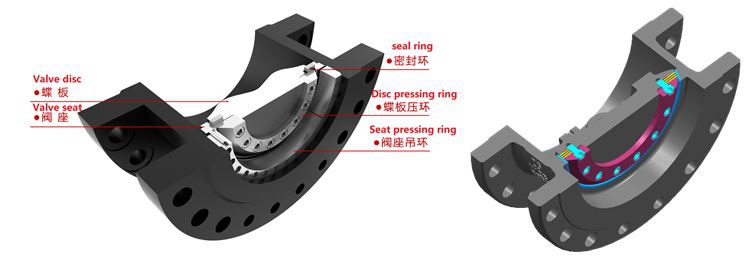

4.ด้วยการออกแบบท่อระบายน้ํา, ถอดได้อย่างรวดเร็วและการชุมนุมของวาล์วที่นั่งและแผ่นดิสก์ประทับตราประกอบสําหรับการบํารุงรักษาออนไลน์, นิวล็อตวาล์วผีเสื้อสามารถถอดและประกอบใหม่โดยไม่ต้องใช้เครื่องมือพิเศษของ

5.เปลี่ยนที่นั่งวาล์วและการออกแบบแหวนประทับตราจะไม่ทําให้เครื่องทั้งที่จะรายงานค่าธรรมเนียมเนื่องจากการสึกหรอประทับตราและลดค่าใช้จ่ายการใช้งาน;

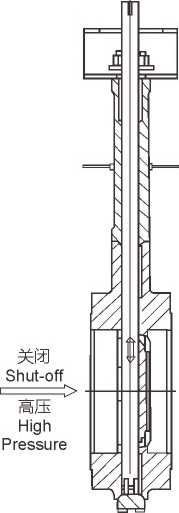

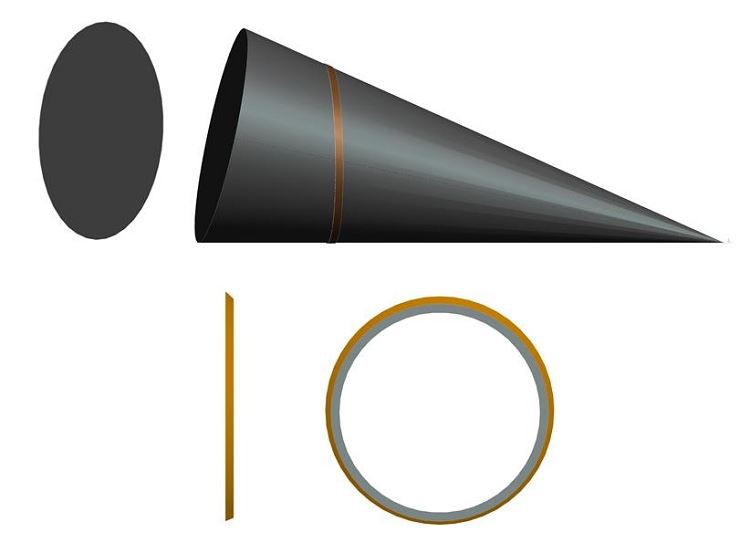

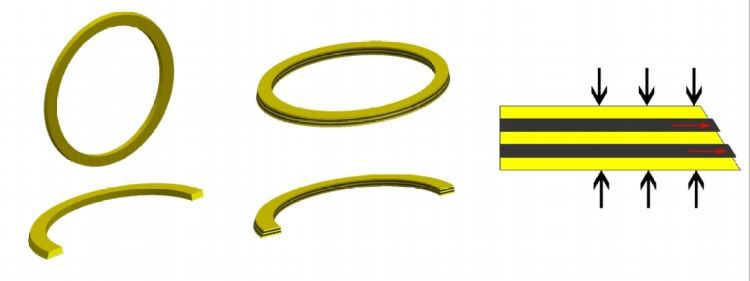

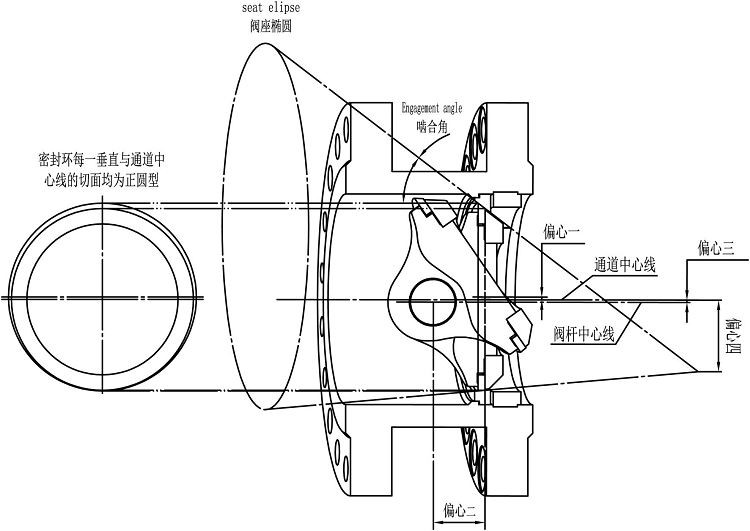

6.วาล์วที่นั่งและแหวนปิดผนึกนํามาใช้หลาย- ประหลาดโครงสร้าง frictionlessและพื้นผิวการปิดผนึกstl: หลาย- การออกแบบประหลาดทําให้การขยายตัวทางความร้อนและการหดตัวเย็นของแหวนปิดผนึกสม่ําเสมอมากขึ้น, ประทับตรามีเสถียรภาพมากขึ้น, และชีวิตอีกต่อไปของ ส่วนปิดของวาล์ว cryogenic ใช้พื้นผิวการปิดผนึก STL โครงสร้างการปิดผนึกที่อ่อนนุ่มเหมาะสําหรับวาล์ว cryogenic ที่มีอุณหภูมิสูงกว่า -70 ° C เนื่องจากค่าสัมประสิทธิ์การขยายตัวขนาดใหญ่ของ PTFE และความเปราะที่อุณหภูมิต่ํา โพลีไตรฟลูออโรเอทิลีนสามารถใช้สําหรับวาล์วแช่แข็งที่ -162 ° C

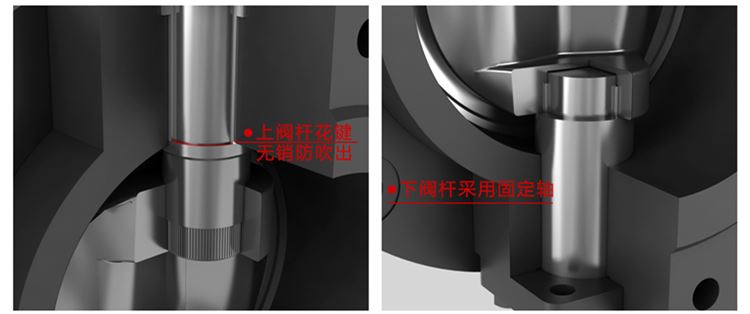

7.บนปิดผนึกโครงสร้างที่นั่ง, ก้านบนsplineโดยไม่ต้องขาป้องกัน- ระเบิดออกโครงสร้าง, วาล์วคู่ก้านการออกแบบแก้ปัญหาของการขยายตัวไม่สอดคล้องกันของก้านวาล์ว, แผ่นผีเสื้อ, และร่างกายวาล์วเนื่องจากการขยายตัวทางความร้อนและการหดตัวของ ก้านวาล์วล่างใช้เพลาคงที่เพื่อความแข็งแกร่งที่ดีขึ้นซึ่งสามารถลดตําแหน่งการเชื่อมต่อของก้านวาล์วที่แทรกเข้าไปในแผ่นผีเสื้อและทําให้ความต้านทานการไหลของช่องมีขนาดเล็กลง

8.แผ่นวาล์วที่มีความต้านทานการไหลขนาดเล็ก, ลดการใช้พลังงาน

9.การเลือกวัสดุของรัด

เมื่ออุณหภูมิสูงกว่า -100 ° C วัสดุสลักเกลียวจะต้องเป็น Ni, Cr-Mo และโลหะผสมเหล็กอื่น ๆ ซึ่งจะต้องผ่านความร้อนอย่างถูกต้องเพื่อปรับปรุงความต้านทานแรงดึงและป้องกันการกัดเกลียว เพื่อป้องกันไม่ให้น็อตและสลักเกลียวยึดน็อตมักทําจากเหล็ก Mo หรือ Ni และพื้นผิวของด้ายเคลือบด้วยโมลิบดีนัมซัลไฟด์

10ของการเลือกปะเก็นและวัสดุบรรจุภัณฑ์สําหรับวาล์วแช่แข็ง

เมื่ออุณหภูมิลดลงฟลูออโรพลาสติกจะหดตัวลงอย่างมากซึ่งจะลดประสิทธิภาพการปิดผนึกและทําให้เกิดการรั่วไหลได้ง่าย ฟิลเลอร์ใยหินไม่สามารถหลีกเลี่ยงการเจาะและการรั่วไหล ยางมีคุณสมบัติบวมกับก๊าซธรรมชาติและไม่สามารถใช้ที่อุณหภูมิต่ํา ในการออกแบบวาล์ว cryogenic ในมือข้างหนึ่งการออกแบบโครงสร้างช่วยให้มั่นใจได้ว่าการบรรจุอยู่ใกล้กับอุณหภูมิโดยรอบ ตัวอย่างเช่นโครงสร้างฝากระโปรงคอยาวถูกนํามาใช้เพื่อให้กล่องบรรจุอยู่ห่างจากสื่อที่มีอุณหภูมิต่ําที่สุด ในทางกลับกันให้พิจารณาเมื่อเลือกบรรจุลักษณะอุณหภูมิต่ําของฟิลเลอร์ วาล์ว Cryogenic โดยทั่วไปใช้การบรรจุกราไฟท์ที่ยืดหยุ่น

กราไฟท์ที่มีความยืดหยุ่นเป็นวัสดุปิดผนึกที่ดีเยี่ยมของ วัสดุนี้ไม่สามารถผ่านก๊าซและของเหลวและมีความยืดหยุ่น 10% ถึง 15% ในทิศทางความหนาและการปิดผนึกสามารถทําได้ด้วยความดันยึดที่ต่ํากว่า มันเป็นการหล่อลื่นด้วยตนเองและสามารถใช้เป็นการบรรจุวาล์วเพื่อป้องกันไม่ให้บรรจุและวาล์วจากการสวมใส่ อุณหภูมิการใช้งานของกราไฟท์ที่มีความยืดหยุ่นโดยทั่วไป -200 ~ 870 ° C

11.บรรจุกล่องไม่สามารถอยู่ในการสัมผัสโดยตรงกับอุณหภูมิต่ํา, แต่ได้รับการออกแบบที่ด้านบนของยาว- คอปกวาล์ว, เพื่อให้การบรรจุกล่องตั้งอยู่ห่างไกลจากอุณหภูมิต่ําและทํางานในสภาพแวดล้อมที่อุณหภูมิสูงกว่า0และองศา; คของ ด้วยวิธีนี้ผลการปิดผนึกของกล่องบรรจุจะดีขึ้น ในกรณีที่มีการรั่วไหลหรือเมื่อของเหลวที่อุณหภูมิต่ําติดต่อบรรจุภัณฑ์โดยตรงและผลการปิดผนึกลดลงสามารถเพิ่มจาระบีจากตรงกลางของกล่องบรรจุเพื่อสร้างชั้นซีลน้ํามันเพื่อลดความแตกต่างของความดันของกล่องบรรจุเป็นมาตรการปิดผนึกเสริม กล่องบรรจุส่วนใหญ่ใช้โครงสร้างการบรรจุสองขั้นตอนพร้อมวงแหวนสสเปซเมอร์โลหะกลาง อย่างไรก็ตามยังมีการใช้โครงสร้างกล่องบรรจุวาล์วทั่วไปและโครงสร้างกล่องบรรจุคู่ที่มีก้านวาล์วที่สามารถขันตัวเองได้

12.ปะเก็นที่ทําจากแผลสแตนเลสที่มีความยืดหยุ่นปะเก็นกราไฟท์ของ

13.แผ่นหยดเป็นแผ่นวงกลมรอยกับส่วนคอยาวภายใต้กล่องบรรจุเพื่อให้เย็นของ หน้าที่หลักของมันคือการป้องกันไม่ให้ความชื้นในสภาพแวดล้อมไหลเข้าสู่ชั้นฉนวนโดยตรงหลังจากเย็นลงไปในน้ําและแช่แข็ง เส้นผ่านศูนย์กลางของกระทะหยดเกินเส้นผ่านศูนย์กลางของหน้าแปลนกลางเพื่อป้องกันไม่ให้ไอน้ําข้นอุณหภูมิต่ําหยดลงบนหน้าแปลนกลางและสลักเกลียวทําให้เกิดการสูญเสียความร้อนและการกัดกร่อนส่งผลกระทบต่อการบํารุงรักษาออนไลน์

14.ประทับตราโลหะ, การออกแบบทนไฟ

มาตรฐานการออกแบบ+

มาตรฐานการออกแบบ:ตรงตามข้อกําหนด API609, ASME B16.34, ASME VI, BS6364, DIN3840

มาตรฐานการเชื่อมต่อ:ตรงตามข้อกําหนด ASME B16.10, IS05752

การทดสอบ Microleak:ตรงตามข้อกําหนดของ IS015848, API622, SHELL SPE77-312, TA-LUFT

การทดสอบไฟ:ตรงตามข้อกําหนด API607, BS6755, ISO / FDIS10497

มาตรฐานการทดสอบความแข็งแรงและการปิดผนึก:ตรงตามข้อกําหนด API598, BS6364, EN12266 \ISO5208

ข้อกําหนดทางเทคนิค+

· ขนาด: 3 "~ 48" (DN80 ~ DN2000)

· ชั้น: 150LB ~ 900LB / PN6 ~ PN160

· การเชื่อมต่อ: หน้าแปลนคู่รูปแบบยาว / หน้าแปลนคู่รูปแบบสั้น / เชื่อมก้น

การทํางาน: หนอนเกียร์/ตัวกระตุ้นนิวเมติก/ตัวกระตุ้นไฟฟ้า

· อุณหภูมิ:-269 ° C ~ -40 ° C

· การประยุกต์ใช้:อุณหภูมิของแอมโมเนียเหลวคือ -269 ° C อุณหภูมิของไฮโดรเจนเหลวคือ -254 ° C อุณหภูมิของฮีเลียมเหลวคือ -196 ° C อุณหภูมิของออกซิเจนเหลวคือ -183 ° C อุณหภูมิของก๊าซธรรมชาติเหลวคือ -162 ° C

ตัวเลือกวัสดุ+

· ร่างกาย: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· DiSC:CF3M, CF8M

· ก้าน: ASTM A479 XM-19 (UNS S20910)

· การปิดผนึกแผ่นดิสก์: F316L + STL

· ที่นั่งร่างกาย: f316l+stl

ความแข็งแรงและความแข็ง

ในการออกแบบวาล์วอุณหภูมิต่ําเป็นพิเศษก่อนอื่นให้พิจารณาว่าส่วนประกอบหลักของวาล์วควรจะสามารถทนต่อการเปลี่ยนแปลงอุณหภูมิขนาดใหญ่ที่ยาวนานหรือทันทีและความเครียดจากความร้อนที่เกิดจากความจุของวัสดุเป็นปัจจัยหลักที่ต้องพิจารณาภายใต้ภาระต่าง ๆ ภายใต้ความดันและอุณหภูมิสลับกัน นอกเหนือจากการคํานวณความแข็งแรงปกติสําหรับตัววาล์วฝากระโปรงและลําต้นควรใช้การวิเคราะห์ความเครียดขององค์ประกอบ จํากัด และการวิเคราะห์แผ่นดินไหวเพื่อให้แน่ใจว่าความน่าเชื่อถือของผลิตภัณฑ์วาล์ว วาล์ว cryogenic LNG ที่กล่าวถึงข้างต้นทั้งหมดทําจากสแตนเลสออสเทนนิติกคาร์บอนต่ําหรือคาร์บอนต่ําเป็นพิเศษเป็นวัสดุหลักและความแข็งแรงความเหนียวความต้านทานต่ออุณหภูมิความต้านทานแรงดันและความต้านทานการกัดเซาะดีกว่าวัสดุอื่น ๆ

ความหนาแน่นและความปลอดภัยและความน่าเชื่อถือ

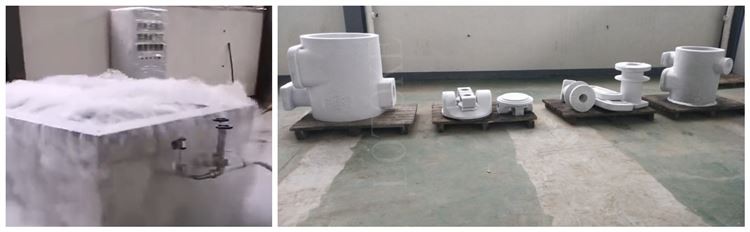

เพื่อป้องกันไม่ให้ LNG เกิดไฟไหม้และการระเบิดระบบ LNG ไม่อนุญาตให้มีการรั่วไหลใด ๆ วาล์ว LNG จําเป็นต้องใช้มาตรการที่เข้มงวดและมีประสิทธิภาพเพื่อให้แน่ใจว่าการออกแบบโครงสร้างการเลือกวัสดุสําหรับซีล (การบรรจุปะเก็นและแหวนปิดผนึก ฯลฯ ) และการตรวจสอบคุณภาพและการควบคุมผลิตภัณฑ์สําเร็จรูป ด้วยเหตุนี้เราจึงทําการทดสอบอุณหภูมิต่ําซ้ํา ๆ กับโครงสร้างและวัสดุการปิดผนึกต่างๆ วิธีการทดสอบใช้วิธีการแช่เย็นทั่วไปในระดับสากลนั่นคือผลิตภัณฑ์ทดสอบทั้งหมดจะถูกแช่ใน -196 ° C ไนโตรเจนเหลวอุณหภูมิต่ําผ่านฮีเลียมภายในตัววาล์วเครื่องมือแสดงผลแสดงการรั่วไหลของฮีเลียมเมื่ออุณหภูมิทดสอบถึง -196 ° C หลังจากทดสอบรูปแบบโครงสร้างและวัสดุปิดผนึก

ในที่สุดกําหนดโครงสร้างและวัสดุที่ต้องการ ด้วยเหตุนี้วาล์ว cryogenic LNG ที่เราผลิตจึงไม่มีการรั่วไหลภายในและภายนอกและประสิทธิภาพที่ยอดเยี่ยม หลังจากการทดสอบวาล์วตรงตามข้อกําหนดมาตรฐาน หลังจากการทดสอบการสั่นสะเทือนความถี่และการเร่งความเร็วสูงการทดสอบอุณหภูมิต่ําจะถูกทําซ้ําเพื่อให้แน่ใจว่าการปิดผนึกและความน่าเชื่อถือที่เหนือกว่า
