คุณสมบัติและประโยชน์

TIPBV ดับเบิลออฟเซ็ตบัตเตอร์ฟลายวาล์วเป็นวาล์วออฟเซ็ตคู่แบบนั่งที่ทนทานและยืดหยุ่นได้ ออกแบบมาเพื่อประสิทธิภาพสูงในโรงบำบัดน้ำ ท่อส่ง สถานีสูบน้ำ และการตั้งค่าทางอุตสาหกรรม วาล์วสเปคสูงนี้สร้างมาให้ใช้งานได้ยาวนานด้วยเบาะนั่งที่หุ้มด้วยการเชื่อม เพลาแบบแห้งที่เป็นนวัตกรรมใหม่ และการเคลือบอีพ็อกซี่แบบฟิวชั่นบอนด์

สอดคล้องกับมาตรฐาน AWWA C504:

วาล์วปีกผีเสื้อคู่นอกรีต TIPBV ทั้งหมดเป็นไปตาม AWWA C504 และได้รับการออกแบบเพื่ออายุการใช้งานที่ยาวนานโดยมีความสนใจเพียงเล็กน้อยหรือต้องการการบำรุงรักษา เพลาเหล็กกล้าไร้สนิม S มีความทนทานต่อการกัดกร่อน Chevro n V-การบรรจุแบบใช้เพื่อยืดอายุการใช้งานของวาล์วโดยไม่ต้องปรับ

แรงบิดต่ำ:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

ที่นั่งยางเปลี่ยนสนาม:

เบาะนั่ง Buna N แบบผสมพิเศษสามารถผนึกได้ 360 องศากับขอบจานทรงกลมสแตนเลส เบาะนั่งออกแบบพิเศษ-ร่องร่อง ประกอบกับขอบเบาะกว้างรูปทรงกลมของจานเบรก ช่วยให้ปิดจานเบรกได้ดีเยี่ยม (ห่างจากจุดศูนย์กลางสูงสุด 1 องศาในตำแหน่งปิดโดยไม่มีการรั่วซึม) เบาะนั่งถูกติดตั้งโดยกลไกในร่างกายโดยไม่มีฮาร์ดแวร์โลหะโดยสารประกอบอีพ็อกซี่ y หล่อที่ช่วยให้มั่นใจได้ว่าเบาะนั่งสอดคล้องกับรัศมี p ที่แน่นอนของแผ่นดิสก์ที่มีแรงกดสัมผัสสม่ำเสมอ สามารถปรับและเปลี่ยนได้อย่างเต็มที่

ง่ายต่อการบำรุงรักษา:

การออกแบบ Double Offset ต้องการการบำรุงรักษาศูนย์ถึงน้อยที่สุด ฝาครอบแบริ่งช่วยให้ผู้ใช้สามารถถอดเฟืองตัวหนอนได้โดยไม่ต้องแยกน้ำออกจากท่อ ในกรณีที่มีการเปลี่ยนหรือซ่อมแซมซีล สามารถทำได้ในสนามโดยใช้เครื่องมือทั่วไป โดยไม่ต้องฉีดอีพ็อกซี่หรือช่างเทคนิคที่เชี่ยวชาญ

โครงสร้างและประโยชน์

มาตรฐานการออกแบบ

การออกแบบวาล์ว:

EN593/AWWA C504

ประจันหน้า:

EN558-1 / ANSI B16.10

สิ้นสุดการเชื่อมต่อหน้าแปลน:

EN1092/ANSI B16.47/ANSI B16.5

การเชื่อมต่อหน้าแปลนด้านบน:

ISO 5211

พิมพ์		ซอฟท์ซีลวาล์วผีเสื้อนอกรีต			วาล์วปีกผีเสื้อ AWWAC504
เส้นผ่านศูนย์กลางที่กำหนด (DN/นิ้ว)		600-3000	100-2600	100-1200	3"-72"
แรงดันที่กำหนด (PN/PSI)		0.6	1 0	1.6	150PSI
ทดสอบแรงดัน	การปิดผนึก	0.66	11	1.76	165PSI
	เปลือก	0.9	1 5	2.4	225PSI
อุณหภูมิในการทำงาน ( องศา )		-10-80			-10-80
สื่อที่เหมาะสม		น้ำจืด น้ำเสีย น้ำทะเล ฯลฯ

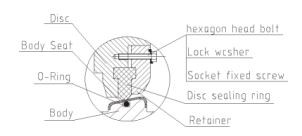

โครงสร้างและคุณสมบัติของซีล

ข้อมูลทางเทคนิค

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

วัสดุชิ้นส่วนหลัก

ไม่,	ชื่อ	วัสดุ
	บูช	ZCuZn38Mn2Pb2, เหล็กสำรอง F4
2	ล่าง sha	304 416 420 431
3	ดิสก์	QT450-10 A536 65-45-12
4	หมุดเรียว	304 416 420 431
5	Top sha代	304 416 420 431
6	ตัว	HT200 A126ClassB QT450-10 A536 65-45-12
7	การบรรจุ	NBR EPDM
8	รีเทนเนอร์	QT450-10 A536 65-45-12 Q235-A Gr33
9	แหวนปิดผนึกแผ่นดิสก์	NBR EPDM
10	ตัวแหวนเหล็ก	316
11	แหวนปิดผนึก	NBR EPDM

ร่างกาย

ทำจากวัสดุที่มีความแข็งแรงสูง มีการเสียรูปเล็กน้อย ปรับสภาพการทำงานที่ไม่ดี

B: แหวนปิดผนึกร่างกาย

วงแหวนซีลสเตนเลสสตีล ม้วนตัวในตัว มีความเที่ยงตรงสูง ทนทานต่อการสึกหรอ- อายุการใช้งานยาวนาน

C: แหวนซีลดิสก์:

แหวนยางปิดผนึกชนิด T รวมรูปแบบแม่พิมพ์ ความแม่นยำสูง ถึงผนึกทิศทางสอง-

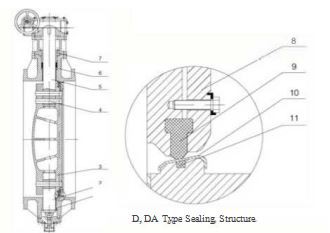

D, โครงสร้างการปิดผนึกประเภท DA

E: หมุดเรียว

ความแม่นยำสูง เชื่อมต่อเพลากับดิสก์อย่างมีประสิทธิภาพ

F: ปักหมุด-แหวนปิดผนึก

แก้ไขขาเรียวได้อย่างน่าเชื่อถือป้องกันการล้ม

G: บรรจุต่อม

ไปถึงตำแหน่งคงที่ของเพลาบนแล้วยึดแหวนซีล

ซ: อ-ริง

มัลติเพล็กซ์-วงแหวนสามารถป้องกันการรั่วไหลของปลายก้านได้

I: บูช

ผลิตจากวัสดุหล่อลื่นและค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็ก รองรับเพลา และลดแรงบิดในการหมุน

เจ: ชาฟต์

เพลาสแตนเลสความแข็งแรงสูงสามารถส่งแรงบิดได้อย่างมีประสิทธิภาพ

K: ใส่เครื่องซักผ้า

ป้องกันไม่ให้แหวนเข้าเฝือกและบ่าเพลาสวม ลดแรงบิดในการหมุน และทำให้เพลาอยู่ในตำแหน่งที่ถูกต้อง

ล: โอ-ริง

ป้องกันการรั่วซึมได้อย่างมีประสิทธิภาพ

M: ฝาครอบด้านล่าง

ผ่านการรองรับแหวนเข้าเฝือกป้องกันไม่ให้แผ่นดิสก์หล่นลงมาและรับประกันการปิดผนึก

N: แหวนเข้าเฝือก

ตรวจสอบให้แน่ใจว่าเพลาอยู่ในตำแหน่งที่ถูกต้อง

ขนาดและน้ำหนักโดยรวม

PN10 (หน่วย: มม., กก.)

DN	ตัวดำเนินการเกียร์	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	น้ำหนัก
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

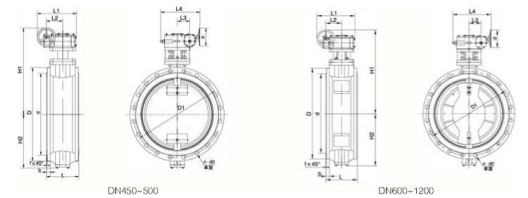

PN10 (หน่วย: มม., กก.)

DN	ตัวดำเนินการเกียร์	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	น้ำหนัก
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

ขนาดและน้ำหนักโดยรวม

PN6/PN10(หน่วย:มม.,กก.)

ความกดดัน	DN	ตัวดำเนินการเกียร์	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	น้ำหนัก
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

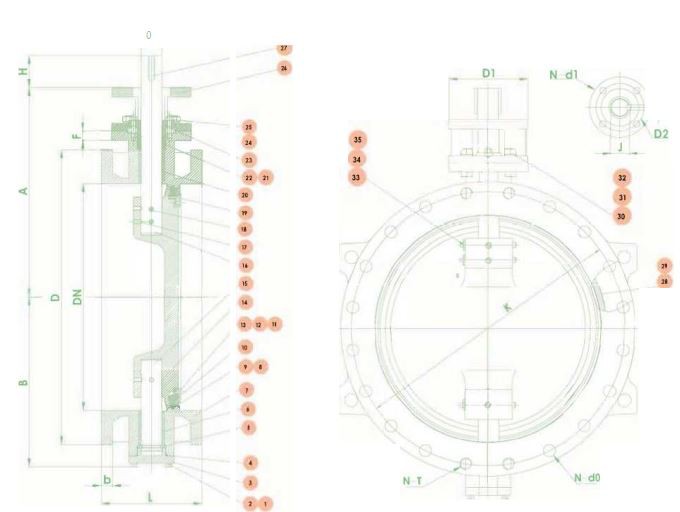

วัสดุชิ้นส่วนหลักสำหรับ AWWA C504 บัตเตอร์ฟลายวาล์ว

ไม่.	ชื่อ	จำนวน	วัสดุ	บันทึก
1	ปะเก็นสปริง	8	304
2	น็อตหกเหลี่ยม	8	304
3	ฝาครอบด้านล่าง	1	ASTMA536
4	ซีลฝาครอบด้านล่าง	1	EPDM	NBR
5	แหวนครึ่งวง	1	304
6	บูชล่าง	1	316 พลัส เทฟลอน
7	ตัว	1	ASTMA536
8	ซีลร่างกาย	1	EPDM	NBR
9	แหวนเหล็กซีลร่างกาย	1	316L
10	ซีลดิสก์	1	EPDM	NBR
11	น็อตหกเหลี่ยม	40	304
12	ปะเก็นแท็บภายนอก	1	304
13	สกรูขันเกลียวปลายแบนหกเหลี่ยมภายใน	20	304
14	ดิสก์	1	ASTMA536
15	เพลาล่าง	1	SS304
16	เพลาบน	1	SS304
17	สกรูปลาย Rper	3	SS304
18	TaperPin	3	304

2.	ชื่อ	จำนวน	วัสดุ
19	แหวนแรงดัน	1	304
20	บูชบน	1	316 พลัส เทฟลอน
21	แหวนบรรจุ	1	304
22	โอ-แหวน	4	EPDM (NBR)
23	ต่อมบรรจุ	1	ASTMA536
24	น็อตหกเหลี่ยม	2	304
25	กระดุมสองข้าง	2	304
26	รองรับการเชื่อมต่อ	1	ASTMA536
27	คีย์แบนทั่วไป	2	45
28	ฉลาก	1	H62
29	ป้ายหมุดย้ำ	4	304
30	น็อตหกเหลี่ยม	8	304
31	น็อตหกเหลี่ยม	8	304
32	ปะเก็นสปริง	8	304
33	ปะเก็น Taper Pin	3	304
34	น็อตหกเหลี่ยม	3	304
35	ปะเก็นสปริง	3	304
